パイプ伸縮カンチレバー棚 金属シート 倉庫保管ラック 伸縮カンチレバー棚 長尺物

伸縮式
カンチレバーラック

—

カスタマイズされたソリューション
実際のユーザーのニーズに基づいてカスタマイズされたソリューションを提供し、さまざまなシナリオでのストレージのニーズに対応します。

短納期
当社の自社工場は、設計、製造、設置サービスまでワンストップでプロジェクトの納品を迅速に完了します。

伸縮式カンチレバーラック・頑丈な収納ラック・中国製

＞ 用途：主に各種異形材、パイプ、棒材などの長尺物の保管に使用されます。
＞構成：全体の構造は、コラムピース、固定アーム、可動アーム、安定化ロッド、トランスミッションロッド、コントロールエンドキットで構成されています。
＞ 分類：伸縮カンチレバーは、駆動モードに応じて手動伸縮カンチレバーフレームと電動伸縮カンチレバーフレームに分けられます。
＞ 構成：フレーム構造は、複数の支柱ピースと安定化ロッドのセットによって形成されます。固定アームと可動アームは各柱ピースに組み付けられます。複数の可動アーム群が材料を保管するためのブラケット構造を形成します。
＞送信：ドライブエンドはスプロケットチェーンから伝達ロッドを介して可動アームに伝達され、その後ギヤラック伝達に変換され、可動アームが荷位置の外側に伸びることが可能になります。クレーンなどの工具を使用することで垂直保管・取り出し作業が可能です。
＞ 業界への応用：伸縮式片持ちフレームは主に機械製造業やパイプおよび異形材製造業で使用され、異形材、パイプ、バーなどのあらゆる長尺材料の保管に使用できます。

伸縮式カンチレバーラック・頑丈な収納ラック・中国製

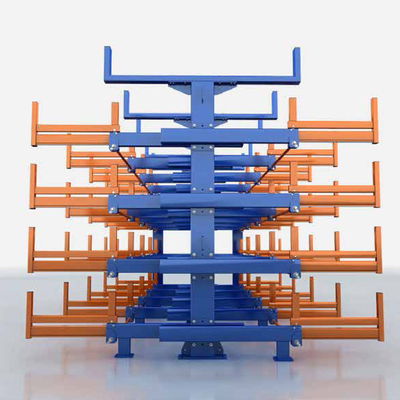

製品構成

—

①トップビーム ②タイロッド ③コラム④伸縮アーム

⑤ 斜めタイロッド ⑥ ミッションボックス ⑦ ベース

伸縮式カンチレバーラック・頑丈な収納ラック・中国製

より包括的な倉庫ソリューションを提供する

—

三次元ストレージ:
1)立体保管庫とは、その名のとおり、地上の平面保管庫を、高い空間を利用して何層にも積み重ねて立体保管庫に変​​えるものです。
2)立体保管は空間の高さを最大限に活用し、保管効率を大幅に向上させ、保管面積を削減し、保管コストを大幅に削減します。
3)伸縮式カンチレバーラックは、多層構造により古いスタッキングソリューションを解決し、それによって保管効率と保管コストの問題を解決します。

視覚的な管理:

1)ビジュアルマネジメントとは、さまざまな視覚情報を直感的なイメージと適切な色で活用し、現場の活動を組織化し、労働生産性を向上させることを指します。視覚を利用した科学的な管理方法でもあります。
2)現在、ほとんどの企業は、保管条件や材料の特性により、材料保管管理において明確な分類と独立した管理を実現できていません。大量の材料の未処理、多層の積み重ねと圧搾、ラベルの覆われたり摩耗により、識別が困難になり、迅速かつ効果的に取得することが困難になります。その結果、検索効率が低く、時間がかかりすぎ、また、資料管理業務に多くの人員がかかることになる。その結果、効率、時間、コストの指標が低くなります。
3)伸縮式カンチレバーラックは、複数のコンパートメントを通して材料を独立して保管します。すべてのコンパートメントは個別に保管および取得でき、各コンパートメントには独自のラベルが付いています。これにより、取り出し効率が大幅に向上し、資材の保管と取り出し時間が短縮され、人員の投入が削減されます。それは本当に速く、正確で、そして経済的です。

独立したストレージとレイヤーごとのアクセス:

1)層別の独立保管・アクセスとは、仕様や機種の異なる材料を独立して分類・保管し、取り出しやすくすることを意味します。実際に当社の倉庫を使用していると、仕様の異なる資材が乱雑に保管されており、ピッキングが困難です。従来のキャビネット収納では、下の資料にアクセスするのが困難でした。
2)伸縮式カンチレバーラックは独立したカーゴグリッドを多層に備えており、仕様の異なる資材を独立したユニットに分類して保管できます。プレートの任意の保管とアクセスを実現し、倉庫の循環効率の向上とピッキングの容易化を実現します。

アクセス チャネル要件が低い:

1) 倉庫を計画するとき、商品の保管と取り出しのために棚の間に特定のチャネルを確保する必要があります。
2)伸縮式カンチレバーラックは垂直保管と取り出し操作を実現でき、伸縮チャネルと人が立つスペースのみが確保され、6メートルを超えるフォークリフトアクセスチャネルがなくなり、保管エリアを効果的に節約できます。

包括的な材料保護:

1)地面に積み上げたパイプは紛失、錆び、変形が起こりやすい。伸縮式カンチレバーフレームは、両側にサイドガードを備えた可動アーム構造を複数組備え、独立して層に保管されているため、材料を完全に保護し、材料自体のはみ出しを効果的に低減します。
2)不適切な保存方法やアクセス方法によるプロファイルの損失を排除します。

より高い運用上の安全性:
1) プロファイルは地面に保管および積み重ねられるため、滑りやすくなります。伸縮式カンチレバーフレームは、プロファイルを保管するためにマルチアームブラケット構造を使用しています。
2) クレーン、プロファイルホイスト、および移送トロリーの助けを借りて、フォークリフトの保管および取り出しによって引き起こされる荷物の横転、滑り、および緩みのリスクが効果的に軽減されます。

伸縮アーム:
1)収納時、収納時に可動アームが伸びる伸縮式カンチレバー構造を採用しています。
2) 従来のカンチレバーラックよりも柔軟性があり、保管と取り出しがより便利です。ストレージ ソリューションを計画する場合、複数セットの伸縮式カンチレバー ラックで 1 つのチャネルを共有できるため、床面積を節約できます。

伸縮式カンチレバーラック・頑丈な収納ラック・中国製

製品の利点

—

スムーズな使用感：
1)手回し式伸縮カンチレバーフレームはギア伝動とスプロケット伝動を採用しています。伝送速度比は合理的に設計され、割り当てられます。対応する回転クランクにより、手回しせん断応力(せん断応力120N以内)が大幅に軽減され、手回し駆動が簡単で便利です。
2)電動伸縮式カンチレバーフレームは、周波数コンバーターを備えた可変周波数低減モーターを採用し、タッチスクリーン制御モジュールを装備して、半自動/全自動の保管と検索を実現します。プロファイルの保存と取得をシンプル、便利、効率的かつ自動化します。
3)固定アーム接続板と支柱はレーザーカットにより加工精度を管理しています。接続穴精度は0.15mm以内に管理されており、組立隙間が小さいため、使用時の部分荷重変形が少なくなります。

安全で安定した:
可動アームブラケットはダブルベアリングを採用しており、力の面積が大きく、荷重時の変形を効果的に軽減します。動作中の抵抗は低くなります。
固定アームエンドプレートはロボット溶接を採用しており、ネジ接続よりも強度が高く、ネジの力による変位による使用への影響はありません。全プロセスはロボット溶接であり、溶接プロセス制御はより正確で信頼性が高くなります。
各足には異なる厚さの特別なパッドが装備されており、地面が平坦でない場合でも、製品セット全体の完成品の水平度を確保します。

低いメンテナンスコスト:
完全に組み立てられた設計構造により、柔軟な分解、組み立て、輸送が可能になり、初回使用と再利用のコストを削減できます。
誤って損傷した場合でもコンポーネントを個別に交換できるため、メンテナンスコストが削減されます。

耐久性:
1) 伸縮式カンチレバー フレームの全体構造は科学的に設計されており、有限要素解析を使用しています。固定アームはインターロック構造を採用しており、固定アームの強度が大幅に向上し、耐荷重能力が強く、荷重変形がより効率的です。可動アームブラケットはダブル耐荷重ベアリングを採用しており、力の領域が大きくなり、荷重の変形を効果的に軽減します。動作時の抵抗が低くなり、寿命が長くなります。完全に組み立てられた設計構造は柔軟に分解、組み立て、輸送が可能で、初回使用と繰り返し使用のコストが低くなります。コンポーネントが誤って損傷した場合、コンポーネントを個別に交換できるため、メンテナンスコストが低くなります。
2)高効率、高精度、高水準の生産要件を満たすために、伸縮式カンチレバーフレームのすべての精密部品はレーザー切断およびロボット溶接されています。
3) 制御端は密閉構造設計を採用し、日常使用中の塵埃の蓄積やトランスミッション部品の詰まりを回避します。

4) コントロールエンドにはアルミニウム合金製の埋め込みフランジシートを使用しており、従来の鋳造ベアリングシートに比べて外観が洗練され、錆びず、メンテナンスフリーで高精度です。
5) オレンジ粒子のエポキシ樹脂粉末は、静電スプレーと高温レベリングおよび硬化に使用されます。従来のスプレー塗装やプラスチックスプレーよりも優れた保護性能があり、オレンジ粒の粉末硬化後の表面はより美しくなります。
摩耗しやすい履帯部分には亜鉛メッキ処理を施しております。表面は長期間使用しても傷つきにくく、耐久性が高くなります。亜鉛メッキされたトラックは、より工業的な美しさを持っています。

伸縮式カンチレバーラック・頑丈な収納ラック・中国製

サポート製品

—

サポートクレーンシステムは、プロファイル保管エリアにクレーンがない場合に使用され、クレーンがカバーしないプロファイル保管エリアでのプロファイル保管および取り出しの問題を解決します。同時に、プロファイル転送車両と協力して、材料の保管と取り出しの作業を完了します。

プロファイル転送車両:
1)長距離の形状搬送に使用し、車両を使用した長距離搬送の課題と車両吊り上げの安全性を解決します。
2)同時に、プロファイル搬送車両をライン側保管装置として使用し、荷降ろしなどの作業中のプロファイルの保管を容易にすることができます。
3)搬送ラック上の資材は上昇した状態にあるため、地上から資材を取り出す作業員の労働強度を軽減できます。

プロファイルホイスト:
1) スリングの滑りや単一リフティングポイントの不均衡の問題を解決するために、長いプロファイルを持ち上げるのに使用されます。
2)プロファイルハンガーを使用して吊り上げを行う場合、吊り上げ重心を中心に置くことができ、素早い吊り上げ作業を実現します。
3)同時に、吊り上げ作業がより安全になります。

伸縮式カンチレバーラック・頑丈な収納ラック・中国製

場合

—

電動式伸縮式カンチレバーラック・倉庫保管ラック・中国製

伸縮式カンチレバーラック・頑丈な収納ラック・中国製

生産設備

—

伸縮式カンチレバーラック・頑丈な収納ラック・中国製

Huayide ラック製品の品質を保証します

—
