詳細情報 |
|||
| タイプ: | 軸流のファン | 特徴: | 防腐 防腐 |
|---|---|---|---|
| パワー: | 1.5KW/1.1KW | 保証: | 3年 |
| 扇風機直径: | 8FT-24FT | 対象地域: | 1500 スプアメーター |
| ナイフ ノス: | 5個 | モーター: | PMSM |
| 適用される産業: | 適用される産業 | 材料: | 航空機級の抗衝突刃の材料 |
| ハイライト: | 大きい産業天井に付いている扇風機,高音量低速扇風機,大きいHVLSの天井に付いている扇風機 |
||
製品の説明

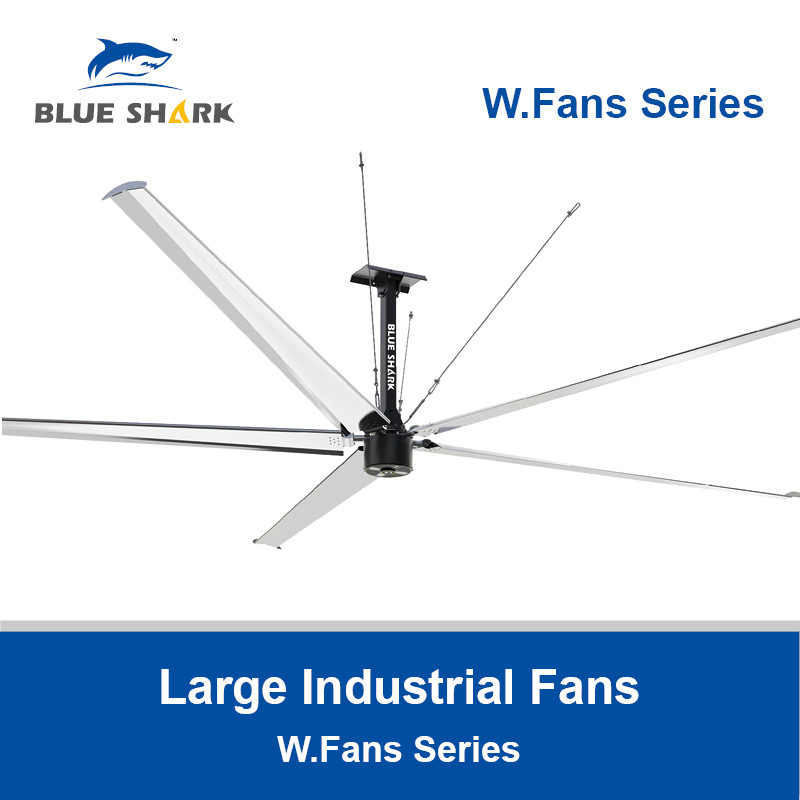

大型産業用天井扇風機
W.ファンスシリーズ
ほら
W.FANSシリーズ
ほら
W.FANSシリーズの工業用大型扇風機は,PMSM (パーマンマグネット同期) 原則に基づいて独立開発された新しいHVLS省エネの超大型工業用扇風機です.
W.ファンシリーズ ファンの特徴
ほら
第1号
ダイナミックシステム:PMSM 常磁気同期モーター
1.より強い: 260N.m の驚異的なトルク,より強い駆動力,より平らなトルク
2.より効率的な: 特殊な外向きのローター,高トルク設計,より高い制御精度
3.わかったより多くの省エネ:30%の省エネ,高効率のE4省エネ基準を満たし,新しい国家エネルギー効率基準GB30253-2013を満たす
4.わかった終身メンテナンスの無料:完全に密閉,潤滑油,油密封器,その他のアクセサリーを交換する必要がないため,後期に多くのメンテナンスのコストを節約する.
5.わかった音は38dB超低音量で 耳には風音しか聞こえない
6.低温上昇:エンジンの温度が35°C以下に上昇し,寿命が長くなります!
2号
制御システム: 変数周波数制御
1.内蔵アプリケーションマクロを簡単にデバッグし,自己学習は必要ありません.
2負荷モーターの動作パラメータに完璧にマッチ
3低騒音操作,スムーズな起動のための最適化されたアルゴリズム制御
4安全で信頼性があり,製品の寿命を向上させるための複数の保護プログラムが組み込まれています
3号 /
構造結合:棒と口接続の重要な部分のための特許構造設計,扇風機の全体的な安全性を保証する
1.刃と葉の間の接続
刃のハンドルは6061t6航空グレードのアルミ合金製で,4軸のcncで精密加工され,プチポリウレタン (高い弾性,衝撃吸収,耐磨性,オイル耐性耐磨性,化学腐食性,放射線性など刃の回転によって発生する振動とストレスを効率的に解放するために,刃のバッファ室と密接にマッチされています,共鳴をなくし,モーター負荷を減らし,使用寿命を延長します.
2枝葉と車輪のハブとの接続
刃のハンドルとホイールハブ/モーターを段階的な凸凸の横切断で結びつけることで,扇風機の動作中に遠心力に耐えるために,全体構造が使用されます.そしてすべての固定装置は,力にさらされることはありません.

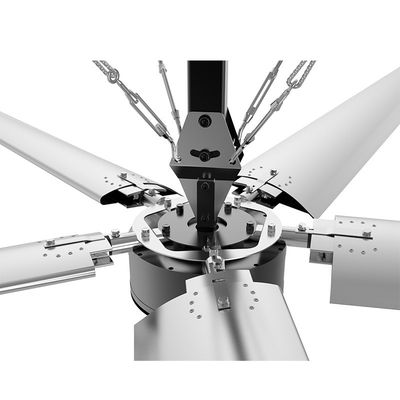

3. モーターとフレンズプレートの接続
安全リング: 5本の刃のハンドルをモーターの上部蓋に接続し,全体的な構造的ストレスを達成するために構造的な相互ロック方法を使用します.フレンズプレートの"凸"部分と反落指輪の"凸"部分が重力によって互いに噛み合ってくっつく, エンジンフレンズプレートとモーターの信頼性の高い接続を保証します.
10+ セキュリティ保証
産業用大型扇風機が安全に動作し,様々な厳しい作業環境に簡単に対処することを保証します
ほら
| 1 | リアルタイムモニタリングとプロアクティブメンテナンス インテリジェント リモコン コントロール システムは,機器の動作パラメータ,モーターの温度上昇,機器の平らさをリアルタイムでモニターします. |
| 2 | ワイヤロープの巻き込み保護 設置プレートと梁は1000KGの張力強さの鋼鉄ロープで包まれ,扇風機全体の構造がゆるくなったり落ちないようにします. |
| 3 | 減圧装置とバッファリング装置 刃のハンドルと刃は,振動阻害装置を用いて,不固で接続されている.独特の振動隔離ゴムパッドで,扇風機動作中に刃によって発生する振動のほとんどを吸収する. |
| 4 | 安全指輪 5本の葉茎をモーターカバーに繋げ,葉茎が分離して落ちないようにします. |
| 5 | 高強度な刃のニベット 各刃は,16の高強度リベットとバッファ室を上から下へと結合し,ストレスの独立した表面を形成する.各リベットは,1の切断容量を持つように設計されています..5トンだ |
| 6 | モルティゼとテンンのスタイルで刃のハンドル接続 モルティゼとテンン接続:刃のハンドルの"凸"部分はバッファの"凸"部分と関節を形成する.扇風機の動作中に刃から外向きの遠心力を排除し,扇風機の起動と停止時の切断力を排除する. |

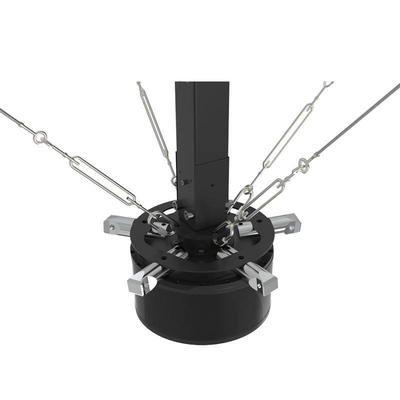

| 7 | 鋼鉄ロープのバランス保護 鋼鉄の四本のワイヤロープは,バランスの原理を利用し,外力や空気流によって扇風機が揺れ落ちないように建物によって引きずり固定されます. |
| 8 | 異常アラームシステム 変数周波数制御システムは 過電圧,過負荷,ショート回路事故防護を搭載しており,異常が発生すると自動的にアラームを鳴らして扇風機の動作を停止します. |
| 9 | 高張力刃柄材料 6061-T6の葉っぱ,高強度,高硬さ,HB90度以上に達し,腐食耐性が良好で,205MPaの張力強さに耐えることができます. |
| 10 | 防落ディスク フランジの"凸"部分と防落リングの"凸"部分が重力によって互いに噛み合ってくっつきます.モーターフレンズとモーターの信頼性の高い接続を保証する. |
| 11 | 変形横切りの刃の設計を簡素化 比較的線形速度の原理と組み合わせることで 刃は根から端まで 徐々に狭くなって薄くなって よりバランスの取れた力になりますより均一な空気供給中央に空白がない |
| 12 | 航空用級の抗衝突刃の材料 1.5MM厚の5052航空用アルミプレートは 3トン以上の拉伸力に耐えることができ,超高い材料強度を持っています.刃が衝撃を受けたときに外力に迅速に変換し,効果的に吸収できるようにする刃の骨折を防ぎながら,モーターや他の構造部品の損傷を大幅に回避します. |
基本技術
刃の設計:流線変形横断
1.刃の設計:流通型変形横断
相対線形速度の原理と組み合わせた 理論を適用して流通型変形横断扇風機刃が開発され設計されました刃の根から端まで徐々に狭くなって薄くなった. よりバランスのとれた力,より均一な空気供給,中心に穴がない.
2.刃材の選択:航空用工業用合金板
5052H32 高級 1.5mm 航空級 アルミ合金 マザーボード,精密な CNC 形状,より強い強度と柔軟性,骨折を保証し,より軽く安全です.刃は6本しか重くない.7キログラム (バッファ部品を除いて直径7.3メートル) で,少数の刃と軽量で,エンジンの負荷を減らし,使用寿命を延長し,安全性と省エネを保証する.
3.刃の接続 - 多点リベットプロセス
16つの高強度鋼筋コアリベットが分離され,上下リベットが固定されます (単一のリベットが1500kgの張力に耐えられます)扇風機が全速で動いているとき,強い遠心力に耐えるように,刃の上下層に独立した表面を形成する.
パテントされたバッファ構造: 効率的な扇風機部品
1.ショック吸収ガム
刃の緩衝室と高精度な調整により,刃からのストレスと空気流の振動を効率的に吸収し,エンジンの負荷を軽減し,使用寿命を延長します.
2.1° マイクロアップ
バッファーの部屋には正確な角度制限があり,刃のハンドルはバッファーの部屋に接続され,1°の微小向上運動を形成します.扇風機の動作中に発生する逆力を効果的に排除し,円形の空気流を形成する中心部に空白をなくし 覆蓋を拡大します
パテント 統合ハブ:扇風機の安全の核心

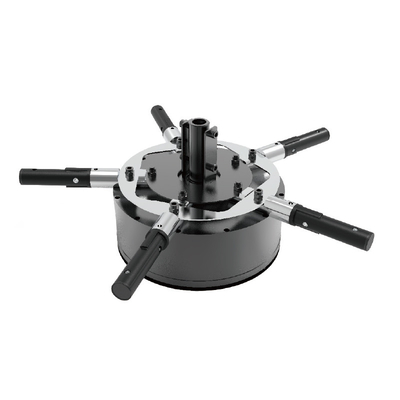

特許統合ハブ
上下圧プレートと刃のハンドルの凸と凸のステップを相互にロックすることで,刃のハンドルはハブ/モーターに統合されます.扇風機の動作中に遠心力に耐えるために使用される固定装置にストレスをかけずに
パテント 内部コーン シャフト 袖
内部のローターモーターの出力で構造的な自己ロックを形成するハブの中心に特許内部のコーンキットが設置されています.自然に膨張し,重力によって収縮する総ハブとモーターとの信頼性の高い接続を保証します.
安全性 防落構造
防落リングと内部ローターモーター: 5 刃のハンドルをボルトを通して防落リングに接続します.そして,車輪のハブが離れるか,軸が割れるため落ちないように,フレームのシャーシに吊るされた袖を形成する.;
防落リングと外向きのローターモーター
転倒防止リングは,モーターフレンズとカラーを形成し,モーターシャフトが壊れた場合の効果的なフックを保証し,安全な操作を保証します.
原則
ほら
1賢明な経営
1 同じ作業場/エリア内のすべての扇風機の集中制御と管理,単一の制御ターミナルで最大48扇風機を管理および制御できます.
2 速度を公式に設定し,ファンを定期的な間隔でオンとオフにすることも可能で,人材による繰り返しの操作を回避し,機器の損傷を減らすことができます.
3 無線通信,複雑で長距離の配線を避け,携帯電話APPによるリモコン制御
2オペレーション スーパービジョン
操作データのリアルタイムモニタリング
2 リアルタイムモニタリング 実行状態をいつでもどこでもモニタリング
3 異常を予測するリアルタイムアラーム,故障の原因の正確な診断と故障コードの生成,リアルタイム送信
3遠隔販売サービス
診断データに基づくメンテナンス計画を迅速に生成し,協働を改善します
ユーザーとの効率化,現場での問題を解決し,ユーザーにより良いサービスを提供します.
よくある質問
ほら
| 1 | あなたは取引会社ですか? それとも製造会社ですか? 私たちは工場です私たちは大型空間の冷却換気用のHVLS産業用天井扇風機の製造に特化した |

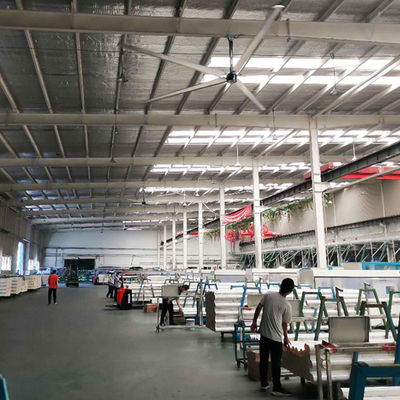

| 2 | HVLSファンの主な用途は? 農場,物流,倉庫,体育館,スーパーマーケット,教会,モール,学校,産業公園など,大きなスペースに適しています. |
| 3 | 配達時間はどれくらいですか? 時間は3~10日です |
| 4 | MOQは何ですか? 私たちのMOQは1セットです あなたの要求は大きいか小さいかです |
| 5 | OEMも受け入れるの? ええ.しかし,MOQを満たす必要があります |
| 6 | なぜ他のブランドよりもブルーの"SHARK Fans"を選ばなければならないのか? 扇風機 独特の刃のデザイン 軽く重さも軽く |
